КОМПЛЕКС ТЕХНИЧЕСКИХ СРЕДСТВ ОБНАРУЖЕНИЯ ПОЖАРА «ПСМ-А»

Поставляется с сертификатом Российского Речного Регистра или Российского морского регистра судоходства

КТС "ПСМ-А" изготавливается по техническим условиям ННПС.425629.001ТУ и состоит из:

СОП типов ПС-24-2А, ПС-24-5А, ПС-24-10А, ПС-220-2А, ПС-220-5А, ПС-220-10А состоят из:

  • панели управления СОП (имеет динамический излучатель акустической сигнализации), предназначенной для установки в пультовую конструкцию, степень защищенности IP44,

  • блока силового СОП, предназначенного для встраивания внутрь пультовой конструкции, степень защищенности IP20;

  • кабеля соединительного, предназначенного для соединения блока силового СОП и панели управления СОП.

  • блока питания ВА-БП-ххх-24 (только для станций с питанием 220В, по умолчанию станции комплектуются блоками питания:
    - ПС-220-2А
    блоком питания ВА-БП-100-24;
    - ПС-220-5А
    блоком питания ВА-БП-120-24;
    - ПС-220-10А
    блоком питания ВА-БП-240-24.

Емкость ПС-ххх_5А таким образом составляет 160 адресов, а ПС-ххх_10А - 320 адресов. Для создания систем обнаружения пожара с емкостью более 320 адресов в систему, с помощью имеющегося у станций внешнего интерфейса, могут быть объединены до 4_х десятилучевых станций, таким образом емкость может системы быть доведена до 1280 адресов. Кроме того на любое адресное место может быть установлен адресный прибор ПСК, к которому могут быть подключены до 20 штук неадресных контактных  извещателей.

СОП литером "Щ" (щитовое исполнение) предназначены для установки на переборку.

Для повышения надежности работы извещателей и повышения живучести системы во время пожара лучи с извещателями могут быть закольцованы и разделены на участки по противопожарным зонам с помощью изоляторов короткого замыкания ИКЗ.

При необходимости создания ответвлений в лучах с извещателями, что допустимо, поскольку в луче все извещатели фактически включены параллельно друг другу, могут быть применены соединительные коробки СК4, позволяющие соединить до 4_х кабелей, или могут быть заказаны извещатели с количеством сальников 3 или 4 штуки (для извещателей ИК и извещателей со степенью защиты IP44 и выше).

В соответствии с результатами стендовых испытаний
(cтендовые испытания были проведены при 100% заполненном луче датчиками с наибольшим потреблением ИКМ в количестве 32 шт, при всех сработавших датчиках, подключенных к кабелю 2х0,5 длиной 300м, испытания показали стабильную работу СОП)  допускается длина кабеля луча для КТС "ПСМ-А":
- 300м при сечении жил кабеля луча 0,5мм2;
- 450м при сечении жил кабеля луча 0,75мм2.
При снижении загрузки луча длина кабеля может быть увеличена.

Из опыта пусконаладочных работ и эксплуатации систем обнаружения пожара КТС "ПСМ-А" сечение жил кабеля лучей, в зависимости от длины судна обычно выбирается следующим образом:
- для судна длиной до 50м рекомендуем кабель сечением жил 0,5мм2.
- для судна длиной до 100м, но более 50 м рекомендуем кабель сечением жил 0,75мм2.
- для судна длиной до 150м, но более 100 м рекомендуем кабель сечением жил 1мм2.
- для судна длиной более 150 м рекомендуем кабель сечением жил 1,5мм2.

Система может поставляться в комплекте с источником бесперебойного питания на 24В типов ВА-ИБП-220/24-х-х ... ВАТ-ИБП-380/24-х-х.

При заказе оборудования необходимо согласование таблицы заказа изделий: названия лучей, расположение и количество извещателей в луче и пр.(смотри в приложениях технических описаний станций ПС).

Существенными преимуществами КТС "ПСМ-А"  являются:

- адресность системы, позволяющая определять тревогу и неисправность каждого конкретного извещателя с указанием на табло станции его месторасположения;

- возможность построения петлевых систем, позволяющих отсекать неисправные участки с извещателями, путем применения изоляторов короткого замыкания ИКЗ;

- поставляется запрограммированная по данным заказчика, не требует дополнительных настроек после монтажа в случае, если были предоставлены верные данные о системе (схема электрическая или таблица с указанием мест размещения оборудования);

- значительно меньшие затраты на пуско-наладку комплекса, особенно в сравнении с импортными системами, поскольку для пуско-наладки не требуется вызывать представителя производителя из-за рубежа, она может быть выполнена специалистами ООО НПФ "МРС Электроникс" или сертифицированными специалистами любой  организации, которые прошли обучение  и имеют СЕРТИФИКАТ ООО НПФ "МРС Электроникс".

- система проходит испытания и приёмку ОТК на предприятии-производителе в полном комплекте, собранная по схеме заказчика;

- не требуется замены кабелей при замене старой системы обнаружения пожара на КТС "ПСМ-А", если старые кабели имеют не менее двух жил и ещё достаточно хорошую изоляцию;

На каждом силовом блоке БС ПС-24-ххА имеются два порта внешнего интерфейса RS485 (разъем Х6):

Первый порт RS485 - служит для подключения панели управления ПУ ПС-хх;

Второй порт RS485 - служит для подключения дублирующимх табло типа ТД до 8 штук или для выдачи данных в сторонние системы по интерфейсам MODBUS RTU или NMEA0183, выбор интерфейса производиться при конфигурации станции c помощью компьютера, подключаемоемого к  USB-порту силового блока. Программа для конфигурирования станции (системы обнаружения пожара) отправляется электронной почтой по запросу, присланному на наш электронный адрес, указанный к контактных данных.

- системы обнаружения пожара могут объединяться по второму порту RS485 до 4_х станций с целью передачи информации на ТД от всех станций в системе. Удачное применение дублирующие табло находят при установке (замене) систем обнаружения пожара на пассажирских судах, поскольку имеют гораздо большие функциональные возможности (указание конкретного места или помещения, от куда поступил сигнал о пожаре) при установке в таких местах как каюта капитана, рецепция, места вахтенных на главной палубе, где ранее обычно устанавливались для сигнализации о пожаре звонки и светильники.

- конструкторский отдел нашего предприятия может разработать комплект технической документации на систему обнаружения пожара судна и согласовать её с Регистром (РС или РРР);

- оперативная техническая поддержка по телефону или электронной почте (смотрите контакты сервисного центра в Нижнем новгороде).

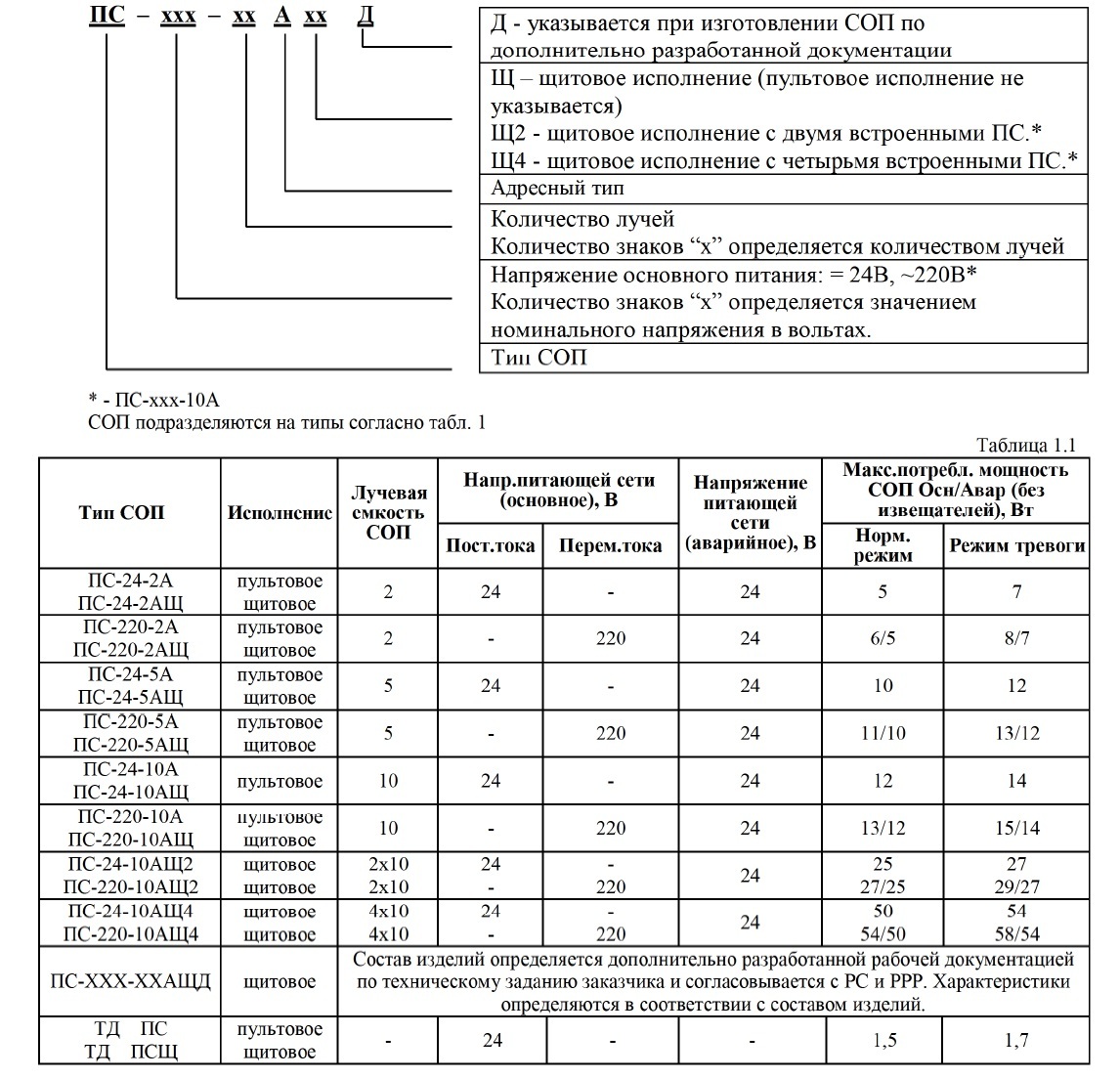

Классификация станций обнаружения пожара КТС "ПСМ-А"

























































Состав извещателей и лучевого оборудования КТС "ПСМ-А"

Наименование извещателя или прибора КТС «ПСМ-А»

Тип извещателя

Степень защиты Цвет корпуса Мощность потребляемая, Вт (деж./трев.)

Извещатели для установки на подволок (для жилых помещений и коридоров жилых помещений, ходового мостика, радиорубки, служебных помещений с подволоком)

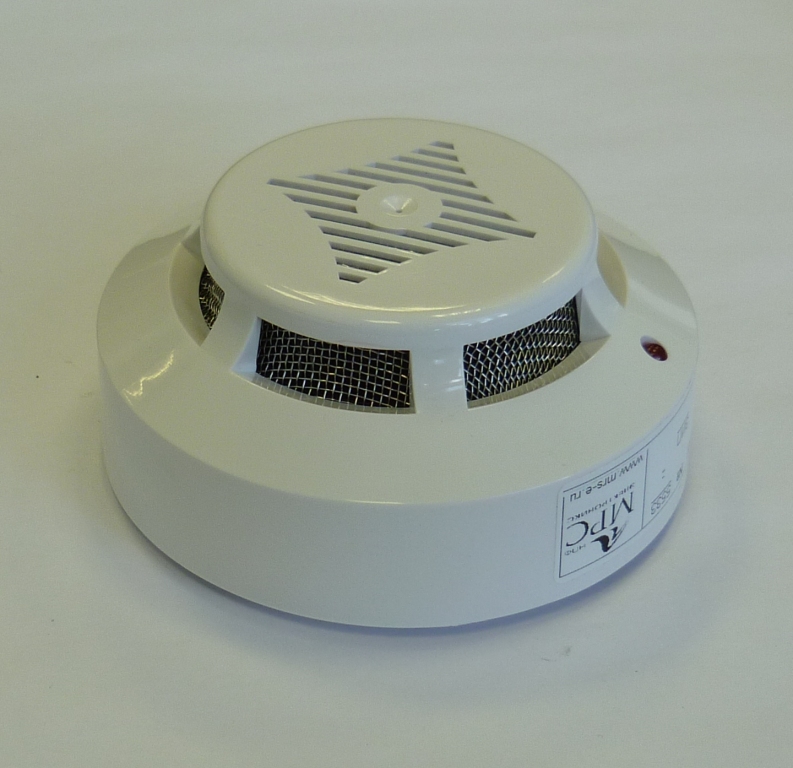

Извещатель комбинированный адресный с порогом срабатывания 2-12% задымленности и +65°С по температуре, каютный ИКМ-01 IP22 белый 0,17/0,6
Извещатель комбинированный адресный с порогом срабатывания 2-12% задымленности и +61°С по температуре, каютный ИКМ-01 IP22 белый 0,17/0,6
Датчик температуры адресный с порогом срабатывания +65°С и звуковой сигнализацией, каютный ДТ65ЗС-01 IP22 белый 0,17/0,6

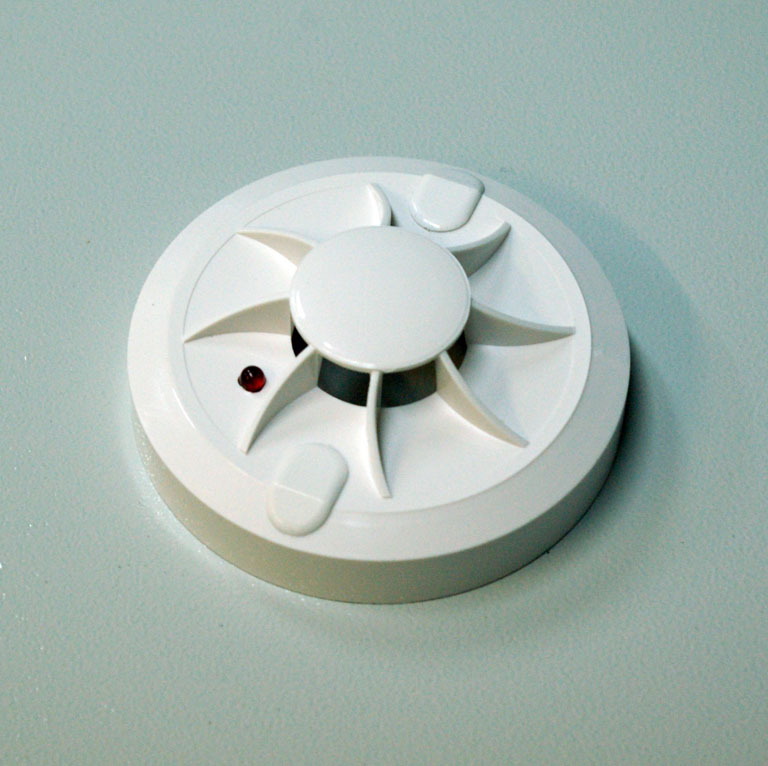

Датчик температуры контактный с порогом срабатывания +65°С, каютный ИПМ IP20 белый -

Извещатели тепловые водозащищенные (для камбузов, рабочих цехов, трюмов, прачечных, душевых)

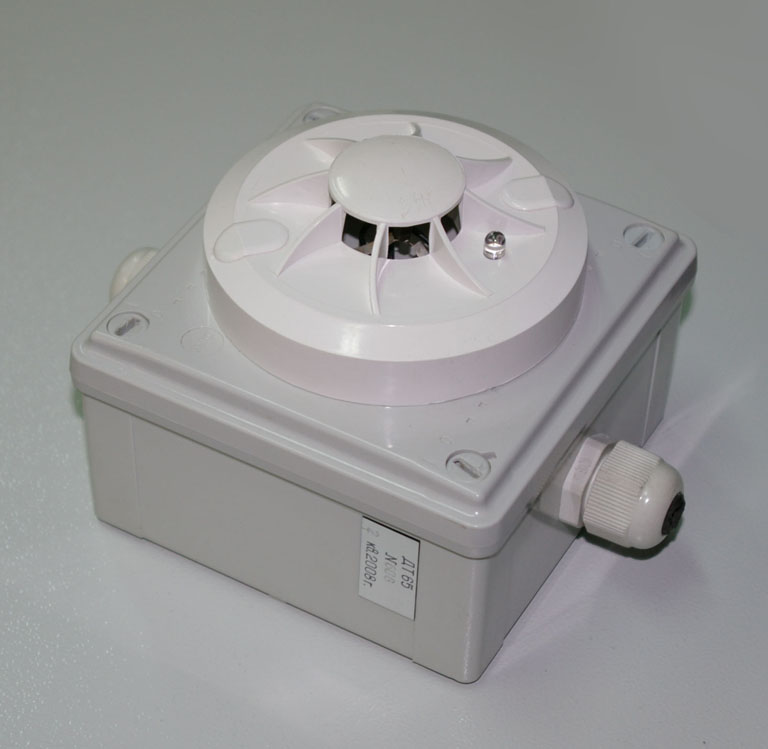

Датчик температуры водозащищенный адресный с порогом срабатывания +65°С ДТВ65-01 IP55 красный 0,2/0,25
Датчик температуры водозащищённый адресный с порогом срабатывания +90°С, для машинных отделений ДТВ90-01 IP55 красный 0,2/0,25
Датчик температуры водозащищённый контактный с порогом срабатывания +65°С, для машинных отделений ИПВ IP55 красный -
Датчик температуры водозащищённый контактный с порогом срабатывания +65°С, для обрабатывающих цехов и открытой палубы ИПВ IP56 IP56 красный -
Датчик температуры водозащищённый контактный с порогом срабатывания +90°С, для машинных отделений ИПВ90 IP55 красный -

Извещатели для  помещений без подволока (машинных и котельных помещений, служебных помещений)

Извещатель комбинированный адресный с порогом срабатывания 2-12% задымленности и +65°С по температуре, для служебных помещений ИК-01 IP44 красный 0,17/0,24

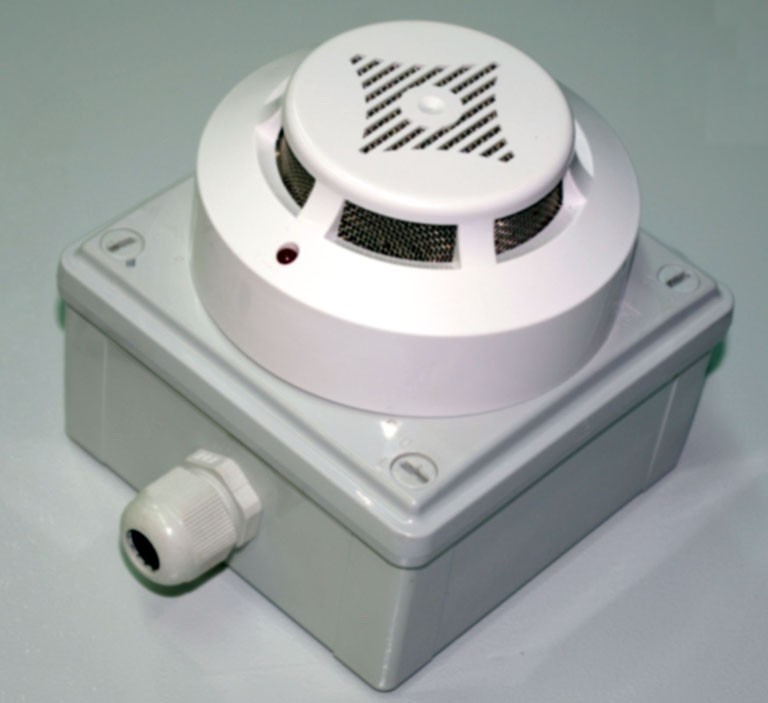

Извещатель комбинированный адресный с порогом срабатывания 20-50% задымленности и +65°С по температуре, для машинных отделений ИК65-01 IP44 красный 0,17/0,24
Извещатель комбинированный адресный с порогом срабатывания 20-50% задымленности и +90°С по температуре, для машинных отделений ИК90-01 IP44 красный 0,17/0,24
Датчик температуры адресный с порогом срабатывания +65°С ДТ65-01 IP44 красный 0,17/0,24
Датчик температуры адресный с порогом срабатывания +90°С ДТ90-01 IP44 красный 0,17/0,24

Датчик для саун

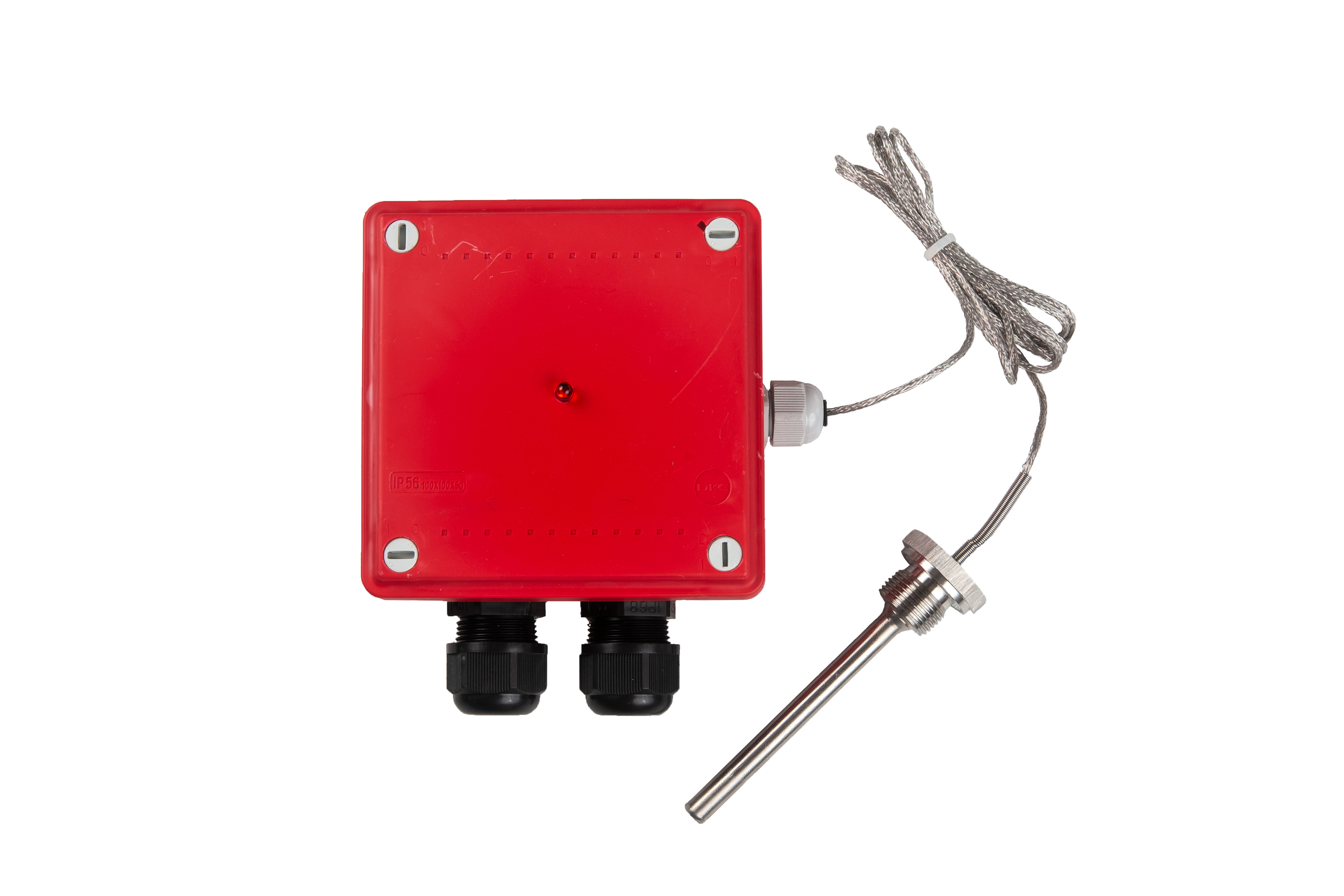

Датчик температуры водозащищённый адресный с порогом срабатывания +140°С, для машинных отделений ДТВ140-01 IP55 красный 0,2/0,25

Извещатели ручные для установки на зашивку (для жилых помещений и коридоров жилых помещений, ходового мостика, радиорубки, служебных помещений с зашивкой)

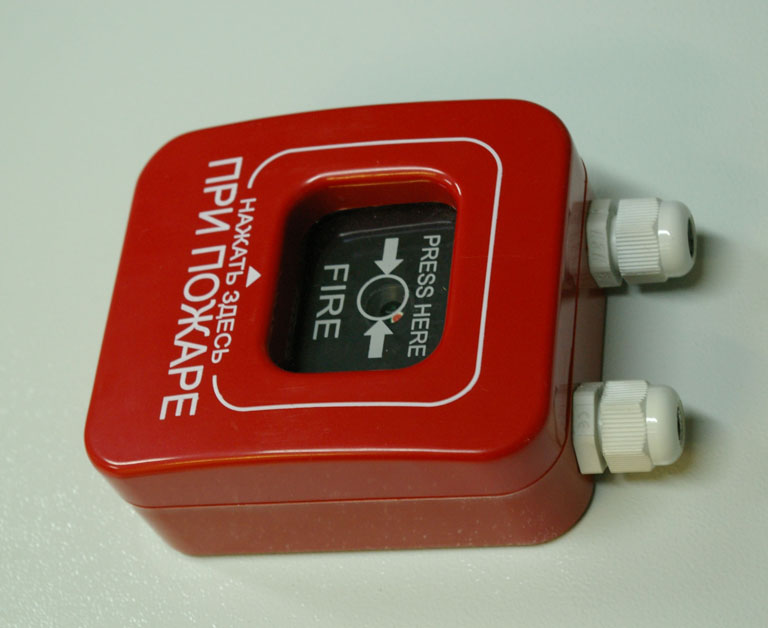

Извещатель ручной адресный ИР-01 IP22 красный 0,3/0,65
Извещатель ручной контактный ИР-к-01 IP22 красный -

Извещатели ручные для установки на корпусные конструкции (для открытых палуб, машинных и котельных помещений, камбузов, рабочих цехов, трюмов, прачечных, душевых)

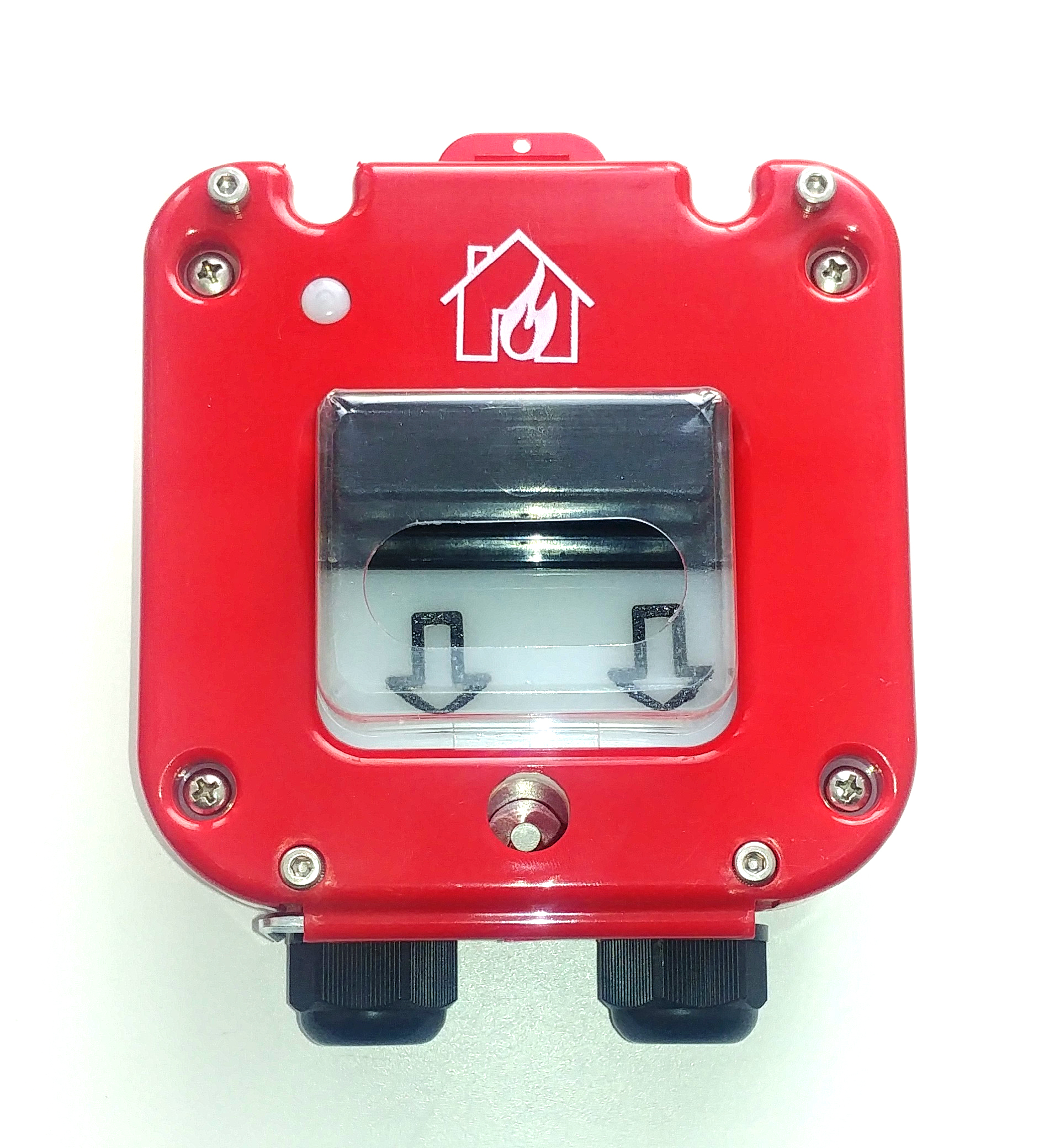

Извещатель ручной водозащищенный адресный, для машинных отделений и открытых палуб ИРВ-01 IP56 красный 0,2/0,25
Извещатель ручной водозащищенный контактный, для машинных отделений и открытых палуб ИРВ-к-01 IP56 красный -

Изделия адресные и коммутационные

Прибор сопряжения с контактными датчиками адресный ПСк-01 IP56 красный 0,8/0,25
Прибор сопряжения с контактными датчиками адресный ПСК-ИПП-01 IP56 красный 0,8/0,25
Изолятор короткого замыкания ИКЗ-01 IP56 красный 0,24

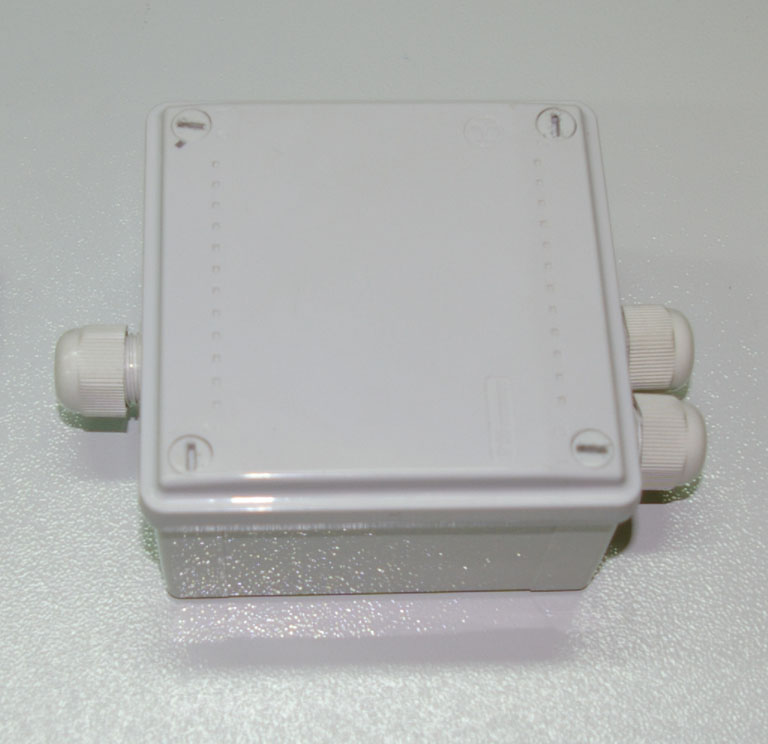

Соединительная коробка СК4 IP56 красный -



Взрывозащищенные извещатели комплекта "ПСМ-А"

Прозводства АО "Эридан"

 сертифицированных ООО НПФ "МРС Электроникс" классификационными обществами РС и РРР (РКО)

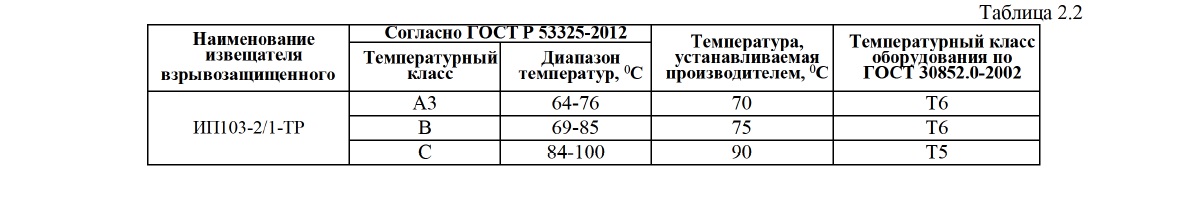

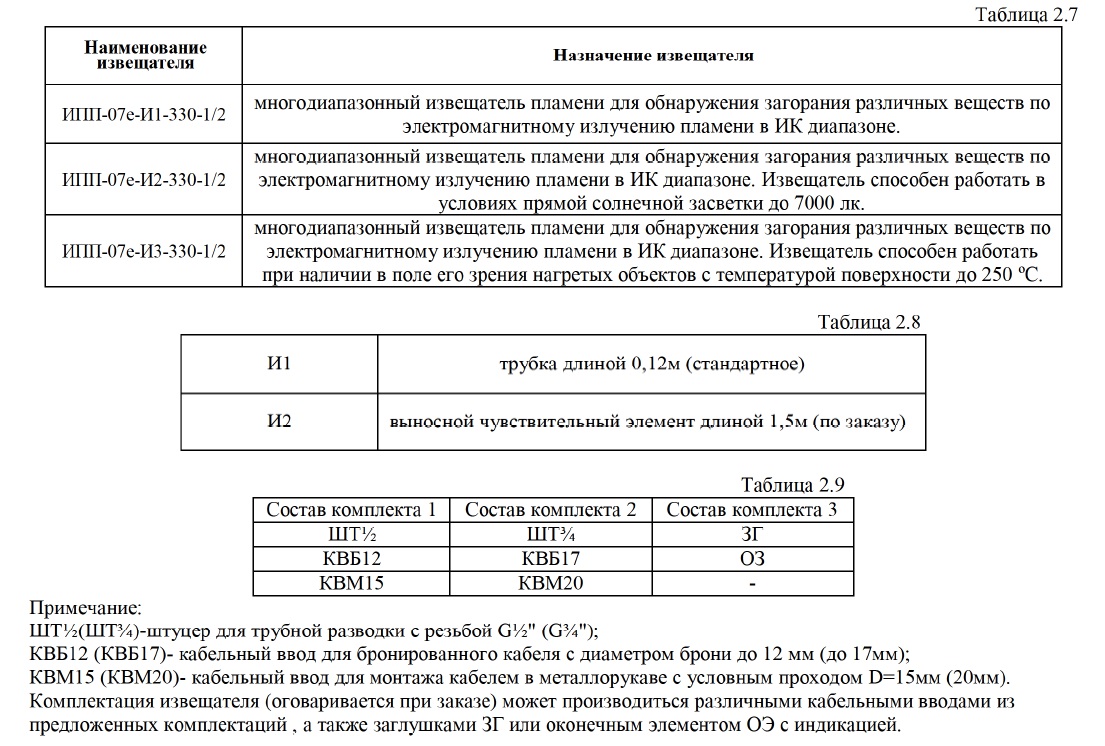

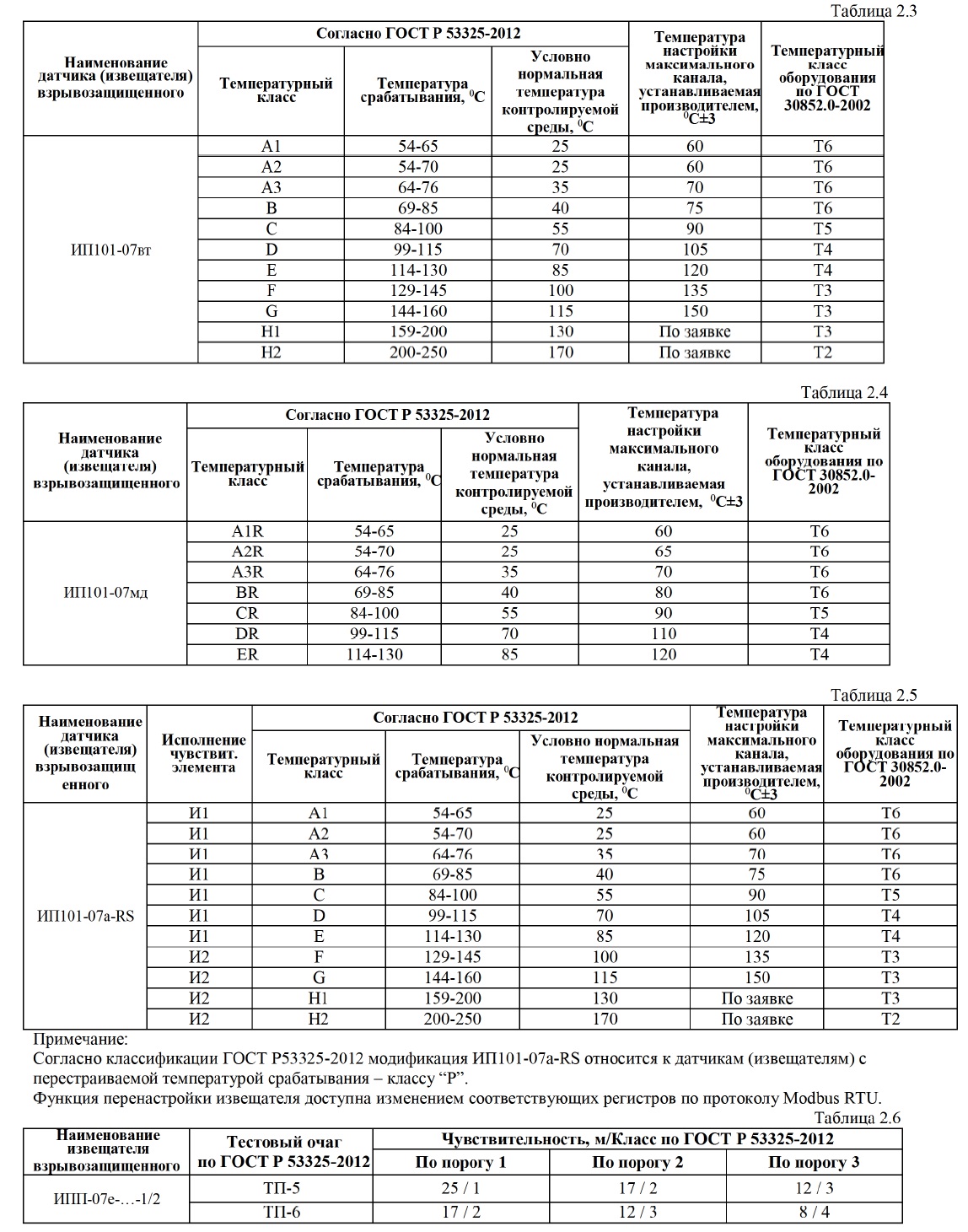

Распределение взрывозащищенных извещателей температуры и пламени по классам:



Оповещатели о пожаре световые и звуковые:

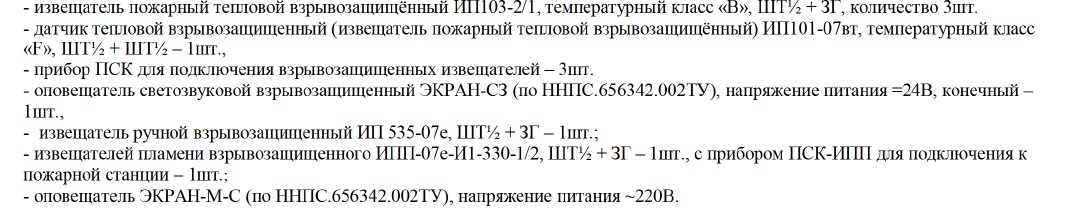

Пример записи при заказе взрывозащищенного оборудования и других изделий.



Характеристики источников бесперебойного питания на 24В типов
ВА-ИБП-220/24-х-х ... ВАТ-ИБП-380/24-х-х можно посмотреть по данной ссылке.

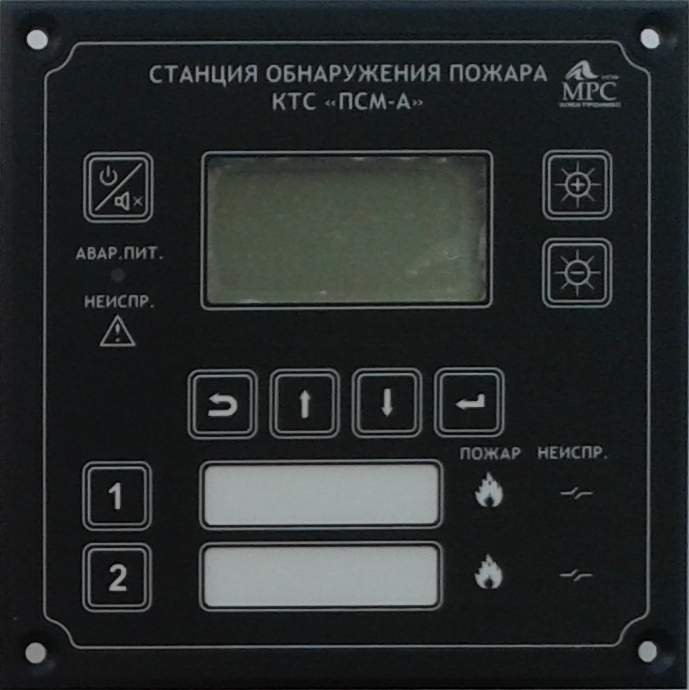

Панель управления станции обнаружения пожара на 2 луча ПУ ПC-2:

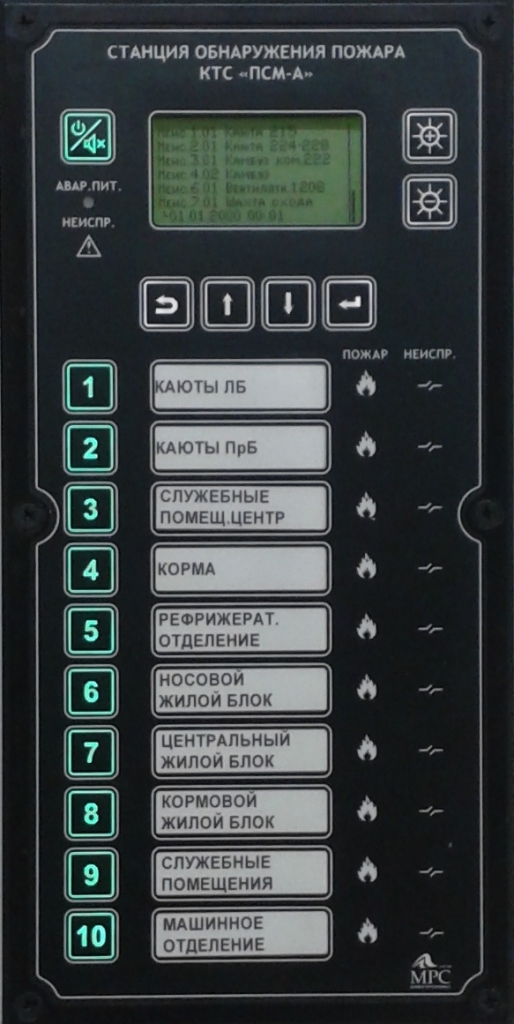

Панель управления станции обнаружения пожара на 5 или 10 лучей ПУ ПC-10:

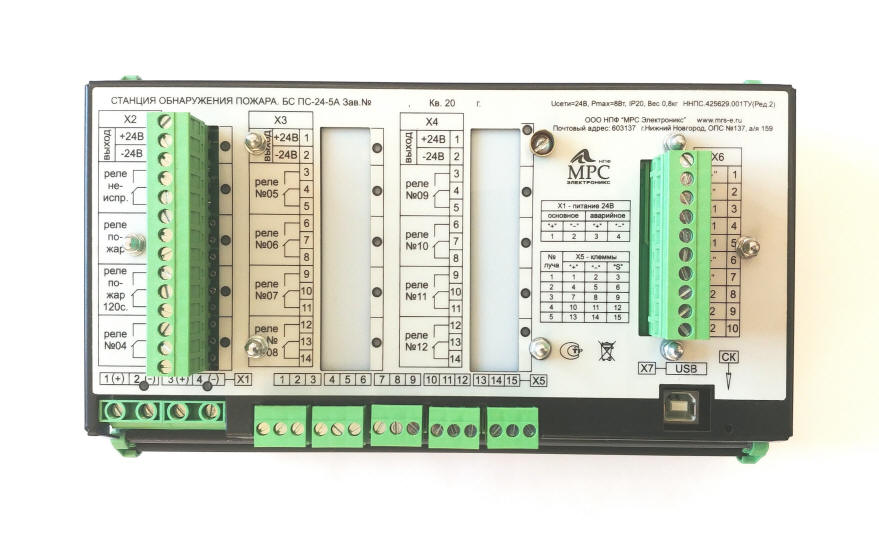

Блок силовой станции обнаружения пожара на 5 лучей БС ПC-5:





Блок силовой станции обнаружения пожара на 10 лучей БС ПC-10:







Блок питания ВА-БП-120-24:

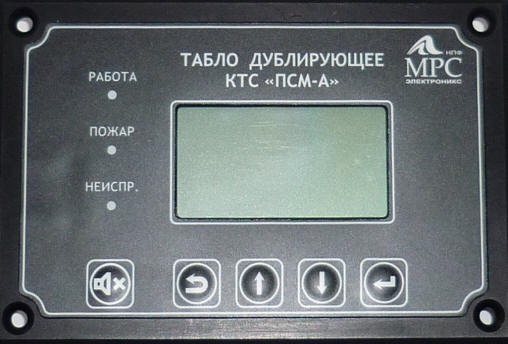

Табло дублирующее ТД ПС:

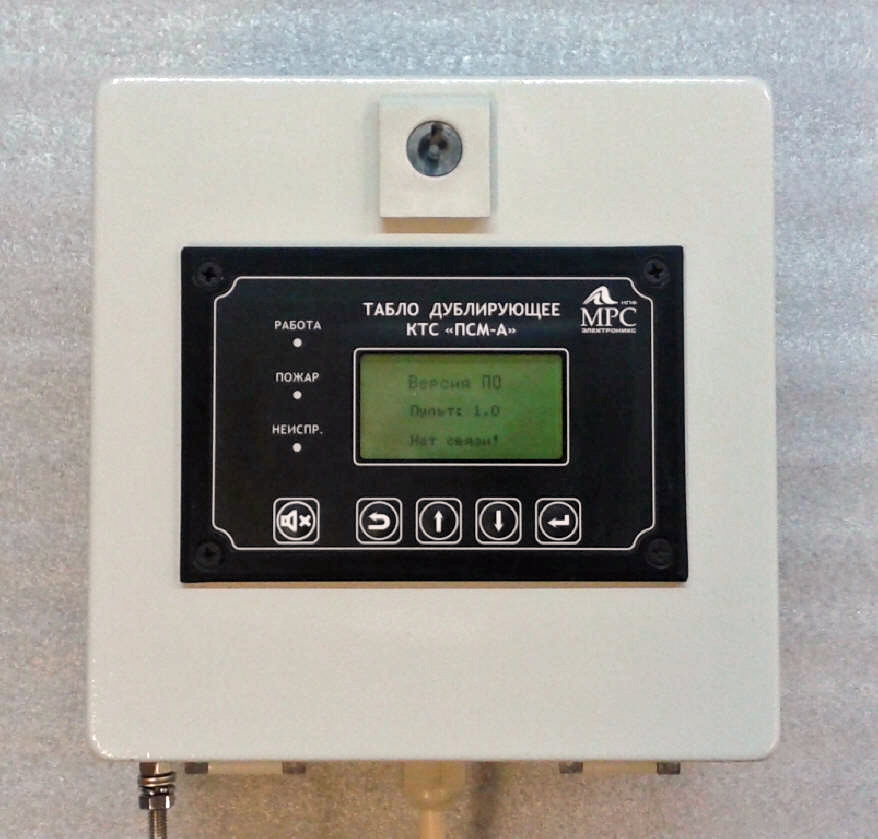

Табло дублирующее щитового исполнения ТД ПСЩ:

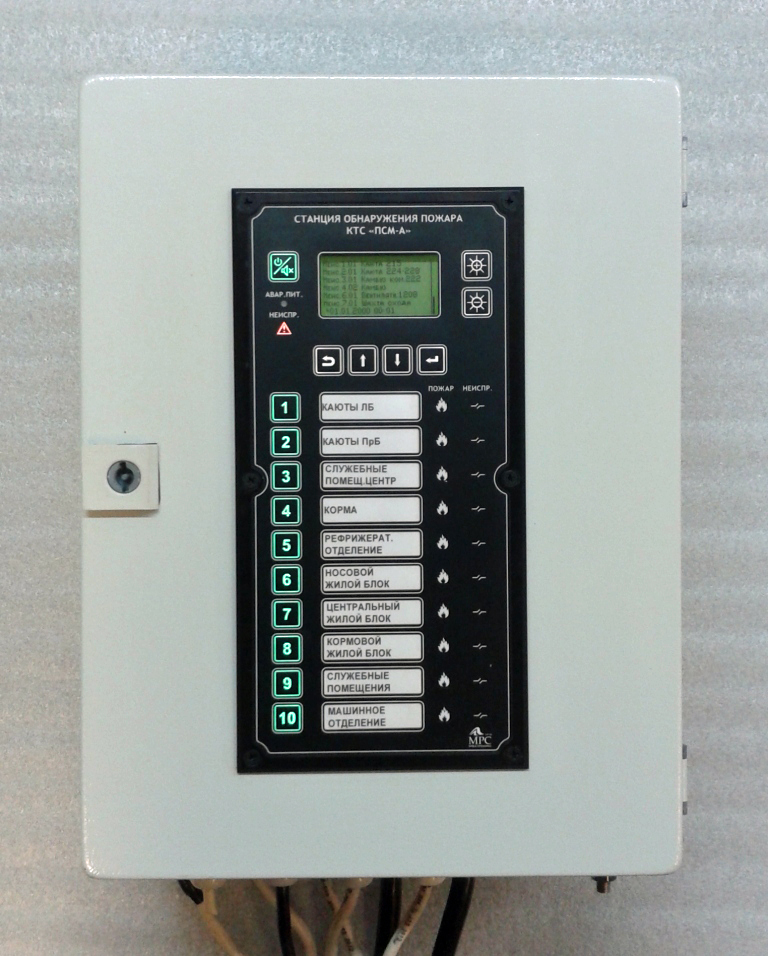

Станция обнаружения пожара на 10 лучей щитового исполнения ПC-24-10AЩ:





Источник бесперебойного питания 24В
ИБП-220/24-17-хх:



Техническая документация

Внимание проектным организациям!

По Вашему запросу направим вам интересующие Вас технические условия на производимое нашим предприятием оборудование, в запросе необходимо указать: название организации, адрес, телефоны или E-mail для связи, должность и Ваши фамилия, имя, отчество.
