Поставляется с
сертификатом Российского Речного Регистра или Российского
морского регистра судоходства
|
|
По техническому заданию заказчика
производится:
1 Разработка технической документации на
системы аварийно-предупредительной
сигнализации, управления техническими
средствами, управления процессами;
2 Согласование документации с
Классификационным Обществом (Российским
Морским Регистром судоходства или Российским
Речным Регистром);
3 Производство комплекта оборудования
системы автоматизации и оформление на нее сертификата
Классификационного Общества;
4 Шеф-монтаж и пуско-наладка системы
автоматизации.
|
 |
Для целей сигнализации и визуализации
процессов и событий в системе используются
сенсорные панели управления и индикации
одобренного типа ПУ5 (5 дюймов), ПУ7 (7
дюймов), ПУ10 (10 дюймов), производимых по
техническим условиям ННПМ.468264.001ТУ,
применяя которые можно комплектовать
достаточно бюджетные системы. Для более
удобного отображения информации система
может комплектоваться моноблочными морскими
компьютерами с сенсорным экраном диагоналей
15, 17, 19, 21, 23 дюйма.
На основе комплекта оборудования СУТС и
панелях оператора ПУ возможна реализация
любых систем автоматизации, например:
- общесудовой системы АПС
(аварийно-предупредительной сигнализации);
- общесудовой системы сигнализации и
управления техническими средствами (ИСУТС,
СКУТС, АППСС);
-
Системы контроля противопожарных и
водонепроницаемых дверей;
-
Система
контроля перелива грузовых танков
95%, 98%;
-
Система
измерения концентрации газов (углеводороды, фрионы и т.д.) и сигнализации о превышении ПДК;
-
Система
сигнализации открытия иллюминаторов.
Обозначения и основные характеристики
панелей управления по ННПМ.468264.001ТУ
|
Тип панели управления |
Испол-нение |
Диагональ экрана,
дюйм |
Тип |
Порты
ввода/вывода |
Собств.
потребл.
мощность, Вт |
Степень защиты |
Вес, кг |
|
ПУ5 |
Пультовое |
5 |
TFT,
цветной,
сенсорный |
USB 2.0 – 1 шт;
RS-485 – 1 шт;
Ethernet* - 1шт |
3 |
IP44
(лицевой части) |
0,8 |
|
ПУ7 |
7 |
6 |
1,5 |
|
ПУ10 |
10 |
7 |
2,2 |
|
ПУ5Щ |
Щитовое |
5 |
3 |
IP44 |
7,1 |
|
ПУ7Щ |
7 |
6 |
7,8 |
|
ПУ10Щ |
10 |
7 |
12,3 |
|
ПУД |
Состав изделий определяется
дополнительно разработанной рабочей
документацией по техническому
заданию заказчика и согласовывается
с РС и РРР. Характеристики
определяются в соответствии с
составом изделий. |
Панель управления ПУ7
По
техническим условиям ННПМ.468264.001ТУ
производятся блоки, обеспечивающие прием
сигналов (модули ввода), обработку (ПЛК) и
формирование сигналов управления (модули
вывода), а также модуль СУ-ПИ,
обеспечивающий разветвление и гальваническую
развязку каналов передачи данных.
Обозначения и основные характеристики
блоков СУТС
|
Тип изделия |
Наименование |
Исполнение |
Кол-во
входов |
Кол-во
релей-ных выходов |
Порты ввода/
вывода |
Напря-
жение питания, В |
Собств.
потребл.
мощность, Вт |
Степень защиты |
Вес, кг |
|
СУ-ПЛК |
Программи-руемый логический
контроллер |
Для встраивания в пульт
|
8 |
6
|
USB 2.0 -1шт;
RS-485 – 1 шт;
Ethernet – 1 шт |
=24 |
6 |
IP20 |
0,4 |
|
СУ-МД8 |
Модуль ввода дискретных сигналов |
8 |
- |
RS-485- 1 шт; |
0,3 |
|
СУ-МД16 |
16 |
|
СУ-МА8Т |
Модуль ввода аналоговых сигналов |
8* |
- |
|
СУ-МА8 |
8** |
|
СУ-МР8 |
Модуль дискретного вывода |
- |
8 |
|
СУ-МР16 |
16 |
|
СУ-МИ.1Т |
Модуль измерения параметров питающей
сети |
1 |
- |
5 |
|
СУ-МИ.1Н |
Модуль измерения параметров питающей
сети |
1 |
|
4 |
|
|
СУ-МИ.1М |
Модуль измерения параметров питающей
сети |
1+1*** |
|
5 |
|
|
СУ-МИ.3М |
Модуль измерения параметров питающей
сети |
3+3**** |
|
7,5 |
|
|
СУ-МТ |
Преобразо-ватель датчика температуры
в интерфейс |
1 |
- |
4-20мА – 1 шт |
0,5 |
0,1 |
|
СУ-ПИ |
Преобразователь интерфейса |
4 |
2 |
RS-485 – 4 шт |
3 |
0,3 |
* типы аналоговых
сигналов: - Сигналы по ГОСТ 26.011-80
(0...1В; 0…5мА; 0…20мА; 4…20мА); -
Термометры сопротивления по ГОСТ Р
8.625-2006, термопреобразователи
сопротивления по ГОСТ 6651-94 (Cu50; 50М;
Pt50; 50П; Cu 100; 100M; Pt100; 100П; Ni
100; Pt 500; 500П; Cu 500; 500M; Ni 500; Cu
1000; 1000M; Pt 1000; 1000П; Ni 1000; TCM
гр.23); - Термоэлектрические преобразователи
по ГОСТ Р 8.585-2001 (ТХК (L); ТЖК(J); ТНН(N);
ТХА(K); ТПП(S); ТПП(R); ТПР(B); ТВР(A-1);
ТВР(A-2); ТВР(F-3); ТМК(T)). Для работы с
изделием могут быть использованы только
изолированные термопары с незаземленными
рабочими спаями.
** типы аналоговых сигналов: Сигналы по ГОСТ
26.011-80 (0..10В; 0…5мА; 0…20мА; 4…20мА).
*** 1 вход для измерения напряжения; 1 вход
для измерения переменного тока.
**** 3 входа для измерения напряжения; 3
входа для измерения переменного тока.
Щит
общесудовой АПС в машинном отделении
Внутренний монтаж
щита АПС в МО
Щит
системы измерения взрывоопасных газов
Основные технические характеристики
светозвуковых колонок и сигнализаторов:
|
Тип
сигнализатора |
Тип сигнала |
Uпит,
В |
Максимальное звуковое
давление дБА на 1м |
Потребляемый
ток, свет/звук А |
Вес изделия не более, кг |
|

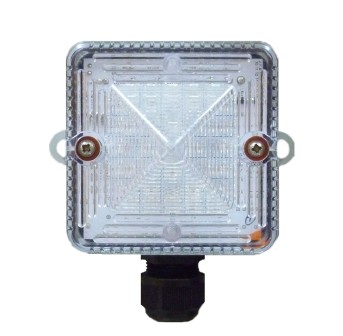

СС-24-Л1 |
Световой |
24 |
- |
0,25 |
0,2 |
| СС-24-Л2 |
Световой |
24 |
- |
0,03 |
0,4 |
| СС-24-Л2П |
Световой |
24 |
- |
0,03 |
0,3 |
|
СС-24-С |
Звуковой |
24 |
100 |
0,025 |
0,3 |
| СС-24-С1 |
Свето-звуковой |
24 |
80 |
0,015/0,02 |
0,4 |
|
СС-24-С2 |
Свето-звуковой |
24 |
100 |
0,25/0,025 |
0,5 |
|
СС-24-С3 |
Звуковой |
24 |
104 |
0,02...0,08 |
0,3 |
|

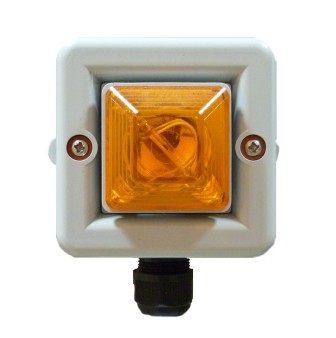

СС-24-С4 |
Свето-звуковой |
24 |
104 |
0,08-0,11 |
0,5 |
|
СС-24-СК9М |
Свето-звуковой |
24 |
105 |
1,5/0,025 |
18 |
|
СС-24-СК11 |
Свето-звуковой |
24 |
112 |
1,7/0,2 |
26 |
|
СС-220-СК9М |
Свето-звуковой |
220 |
105 |
0,24/0,003 |
19 |
|
СС-220-СК11 |
Свето-звуковой |
220 |
112 |
0,28/0,025 |
27 |
Степень защиты
светозвуковых сигнализаторов СС-24-С1,
СС-ххх-СК9М и СС-ххх-СК11 - IP44, остальных
сигнализаторов - IP56. При заказе необходимо
оговаривать цвет корпуса сигнализаторов
(кроме колонок, окрашиваемых в светло-серый
цвет и СС-24-Л2П, черного цвета), он может
быть красный или серый. Оговаривается цвет
свечения световых сигнализаторов СС-24-хх,
, он может быть красным, желтым, зеленым,
белым, синим.
Габаритные чертежи светозвуковых
сигнализаторов можно скачать по данной
ссылке.

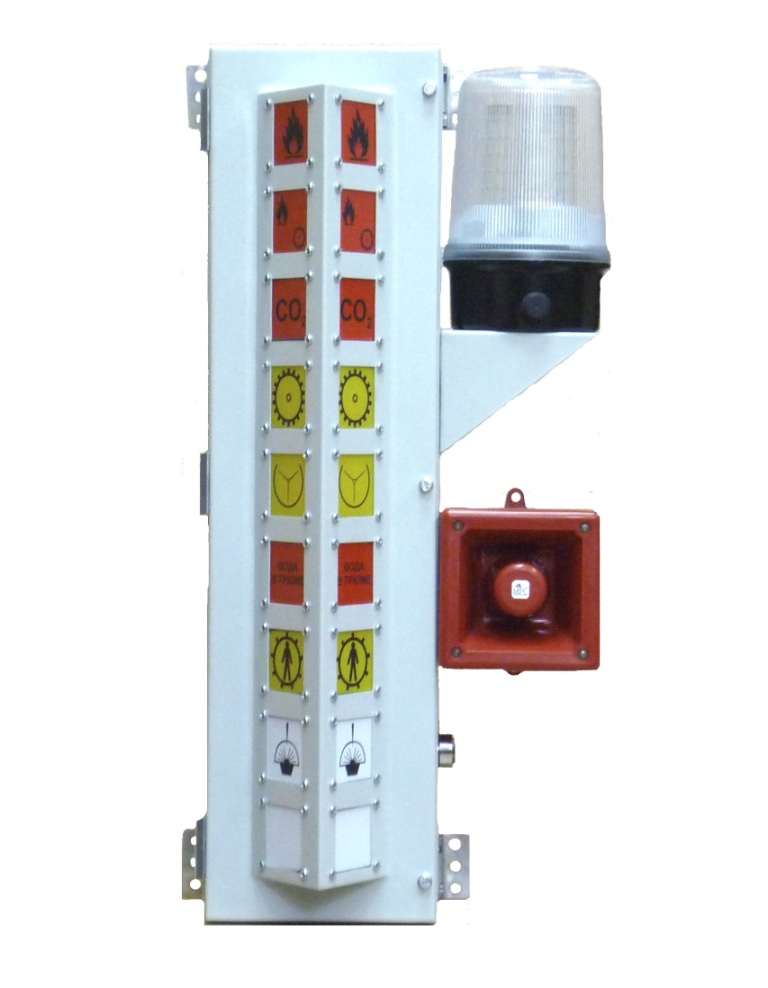

Колонка светозвуковая СС-24-СК11
Колонка светозвуковая СС-24-СК9М
Колонка светозвуковая СС-ххх-СК5М
