Поставляется с сертификатом
Российского Речного Регистра или
Российского морского регистра
судоходства
|
ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ
ПОСТОЯННОГО ТОКА (далее ИБП) изготавливается по техническим
условиям ННПС.656342.002ТУ Редакция 2.
Могут применятся в качестве аварийнных/переходных
аварийных/резервных источников питания
постоянного тока радионавигационного
оборудования, оборудования автоматизации и
электрооборудования (например для питания
фонарей освещения мест посадки на
спасательные шлюпки, спасательные плоты).
Имеют степень защищенности оболочки
IP22,
климатическое исполнение
ОМ4 по
ГОСТ 15150-69, соответствуют требованиям по
электромагнитной совместимости (ЭМС) для
оборудования, устанавливаемого как выше, так
и ниже палубы рулевой рубки.
ИБП могут получать питание от сети
переменного тока 110, 127, 220В
(диапазон входного рабочего напряжения
90...264В) или от сети 380В (диапазон
входного рабочего напряжения 340...550В) по
одной или двум линиям (основной и
аварийной), что должно оговариваться пи
заказе изделия.
В настоящее время производятся ИБП с номинальным выходным
напряжением постоянного тока 24В.
ИБП имеют встроенные свинцовые
необслуживаемые гелевые аккумуляторные
батареи емкостью 7,2...40 А∙ч.
ИБП подразделяются по величине максимального
выходного тока: 5А, 10А, 20А, 40А.
ИБП имеют световую сигнализацию о работе и
световую аварийную сигнализацию в
соответствии с требованиями правил Морского
Регистра к источникам бесперебойного
питания, сигналы аварийной сигнализации
выдаются также в виде сухих контактов реле.
По требованию заказчика ИБП может быть
оборудован звуковым аварийным
сигнализатором.
|
Характеристики
источников бесперебойного питания на 24В типов
ВА-ИБП-220/24-х-х ... ВАТ-ИБП-380/24-х-х
|
Тип ИБП |
Напряжение питающей сети, В |
Номинальное выходное напряжение, В |
Емкость встроенных аккумуляторных
батарей, А∙ч |
Максимальный выходной ток, А |
| ВА-ИБП-220/24-7,2-хх |
220 |
24 |
7,2 |
5/10 |
| ВА-ИБП-220/24-12-хх |
220 |
24 |
12 |
5/10/20 |
| ВА-ИБП-220/24-17-хх |
220 |
24 |
17 |
5/10/20 |
| ВА-ИБП-220/24-26-хх |
220 |
24 |
26 |
5/10/20/40 |
| ВА-ИБП-220/24-40-хх |
220 |
24 |
40 |
5/10/20/40 |
| ВАТ-ИБП-380/24-7,2-хх |
380 |
24 |
7,2 |
5/10 |
| ВАТ-ИБП-380/24-12-хх |
380 |
24 |
12 |
5/10/20 |
| ВАТ-ИБП-380/24-17-хх |
380 |
24 |
17 |
5/10/20 |
| ВАТ-ИБП-380/24-26-хх |
380 |
24 |
26 |
5/10/20/40 |
| ВАТ-ИБП-380/24-40-хх |
380 |
24 |
40 |
5/10/20/40 |
Габариты и вес ИБП:
|
№
п/п |
Тип ИБП |
L, мм |
H, мм |
B, мм |
Масса, кг |
Степень защиты |
|
1 |
ВА-ИБП-220/24-7,2-5 |
300 |
400 |
210 |
17 |
IP22 |
|
2 |
ВА-ИБП-220/24-12-5 |
300 |
400 |
210 |
20 |
|
3 |
ВА-ИБП-220/24-17-5 |
400 |
500 |
210 |
27 |
|
4 |
ВА-ИБП-220/24-26-5 |
400 |
500 |
210 |
32 |
|
5 |
ВА-ИБП-220/24-40-5 |
500 |
500 |
210 |
46 |
|
6 |
ВА-ИБП-220/24-7,2-10 |
300 |
400 |
210 |
18 |
|
7 |
ВА-ИБП-220/24-12-10 |
400 |
500 |
210 |
27 |
|
8 |
ВА-ИБП-220/24-17-10 |
400 |
500 |
210 |
30 |
|
9 |
ВА-ИБП-220/24-26-10 |
400 |
500 |
210 |
36 |
|
10 |
ВА-ИБП-220/24-40-10 |
500 |
500 |
210 |
48 |
|
11 |
ВА-ИБП-220/24-12-20 |
400 |
500 |
210 |
28 |
|
12 |
ВА-ИБП-220/24-17-20 |
400 |
500 |
210 |
30 |
|
13 |
ВА-ИБП-220/24-26-20 |
400 |
500 |
210 |
38 |
|
14 |
ВА-ИБП-220/24-40-20 |
500 |
500 |
210 |
50 |
|
15 |
ВА-ИБП-220/24-26-40 |
400 |
500 |
210 |
43 |
|
16 |
ВА-ИБП-220/24-40-40 |
500 |
500 |
210 |
52 |
|
17 |
ВАТ-ИБП-380/24-7,2-5 |
300 |
400 |
210 |
17 |
|
18 |
ВАТ-ИБП-380/24-12-5 |
300 |
400 |
210 |
20 |
|
19 |
ВАТ-ИБП-380/24-17-5 |
400 |
500 |
210 |
27 |
|
20 |
ВАТ-ИБП-380/24-26-5 |
400 |
500 |
210 |
32 |
|
21 |
ВАТ-ИБП-380/24-40-5 |
500 |
500 |
210 |
46 |
|
22 |
ВАТ-ИБП-380/24-7,2-10 |
300 |
400 |
210 |
18 |

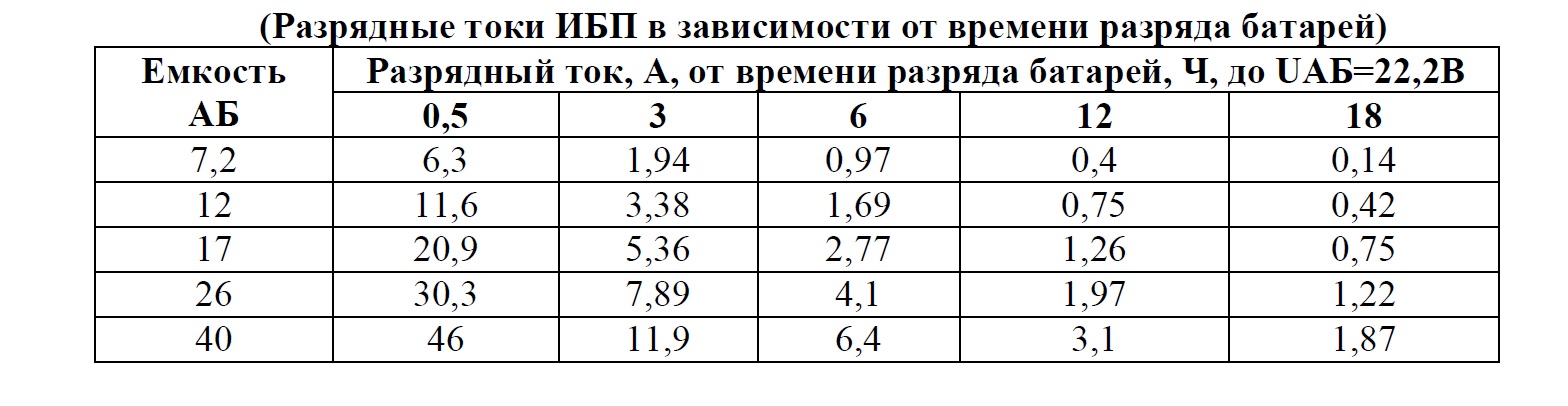

Таблица
разрядных токов ИБП в зависимости от
необходимого времени разряда АБ до напряжения
22,2В (-10% от номинального 24В)
|
Емкость АБ, А/ч |
Разрядный ток,А в
зависимости от времени разряда АБ в
часах до 22,2В |
| 0,5ч |
1ч |
3ч |
6ч |
12ч |
18ч |
| 7,2 |
|
|
|
|
|
|
| 12 |
|
|
|
|
|
|
| 17 |
|
|
|
|
|
|
| 26 |
|
|
|
|
|
|
| 40 |
|
|
|
|
|
|
Величины разрядных токов даны без учета
требуемого запаса, который обычно составляет
величину 20%.
Источник бесперебойного
питания 24В
ВА-ИБП-220/24-17-20:
|
|
