Комплект оборудования
машинного телеграфа типа МТ,
изготавливается по техническим условиям
ННПС.468631.001ТУ
Комплект оборудования машинного
телеграфа предназначен для передачи
команд изменения режима работы главных
двигателей (ГД) из рулевой рубки в
машинное отделение в случае выхода из
строя системы дистанционного управления
ГД.
Комплект оборудования состоит из следующих
изделий:
Панель машинного телеграфа МТ-1
Предназначена для передачи команд о
изменении режима работы одного
двигателя из рулевой рубки в
машинное отделение и может выполнять
функцию как командного, так и
исполнительного устройства. Имеет
световую индикацию о наличии
напряжения в цепи питания и релейные
выходы: 1_й для включения звуковой
сигнализации о поступлении команды
(ответа); 2_ой об исчезновении
напряжения в цепи питания. Изделие
предназначено для встраивания в
пультовую конструкцию.
|
 |
Панель машинного телеграфа щитового
исполнения МТ-1Щ
Панель щитового исполнения МТ-1Щ предназначена для передачи команд о
изменении режима работы одного
двигателя из рулевой рубки в
машинное отделение и может выполнять
функцию как командного, так и
исполнительного устройства, чаще
всего данный вариант применяется как
исполнительного устройство в
машинном отделении (степень защиты
IP44). Имеет
световую индикацию о наличии
напряжения в цепи питания и релейные
выходы: 1_й для включения звуковой
сигнализации о поступлении команды
(ответа); 2_ой об исчезновении
напряжения в цепи питания.
|
 |
| |
|
|

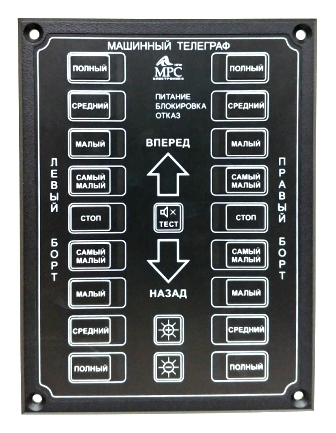

Панель машинного телеграфа МТ-2
Предназначена для передачи команд о
изменении режимов работы двигателей
(до двух) из рулевой рубки в
машинное отделение и может выполнять
функцию как командного, так и
исполнительного устройства. Имеет
световую индикацию о наличии
напряжения в цепи питания и релейный
выход для реализации звуковой
сигнализации об исчезновении
напряжения в цепи питания. Изделие
предназначено для встраивания в
пультовую конструкцию. Имеет
световую индикацию о наличии
напряжения в цепи питания и релейные
выходы: 1_й для включения звуковой
сигнализации о поступлении команды
(ответа); 2_ой об исчезновении
напряжения в цепи питания. Поставляется
также в щитовом исполнении МТ-2Щх,
где "х" - количество панелей в щите.
|
|
| |
|
| |
|
Преобразователь интерфейса МТ-ПИ
Предназначен для приема и обработки
дискретных сигналов, коммутации
электрических цепей исполнительных
устройств и выдачи данных по
интерфейсу RS485 в сторонние
системы.
|
 |
| |
|
| |
|
|
Посты звуковые СС-24-C, СС-24-С2
Используется для подачи звукового
сигнала при поступлении команды на
панель МТ в машинном отделении с
целью привлечения внимания машинного
персонала. |
 |
| |
|
|
|
|
|
Пост комбинированной СС-24-С2
Используется для подачи
светозвукового сигнала при
поступлении команды на панель МТ в
машинном отделении с целью
привлечения внимания машинного
персонала. |
 |
|
Пост комбинированной СС-24-С4
Используется для подачи
светозвукового сигнала при
поступлении команды на панель МТ в
машинном отделении с целью
привлечения внимания машинного
персонала. |
 |
|
|
|
|
Пост
световой СС-24-Л1
Используется для подачи светового
сигнала при поступлении команды на
панель МТ в машинном отделении с
целью привлечения внимания машинного
персонала.
|
 |
|
|
|
Блоки питания ВА-БП-ххх-24
Для комплектации панелей машинного
телеграфа, получающих питание от
сети ~220В, устанавливается на
DIN-рейку. Панели машинного
телеграфа щитового исполнения с
питанием 220В(110В) типа
МТ-1(2)Щх-220 также комплектуются
блоками питания.
|
 |
|
|
|
Источники бесперебойного питания 24В
ВА-ИБП
Для обеспечения основного и
аварийного питания 24В комплекта
оборудования машинного телеграфа,
ИБП могут получать питание от сети
~220В или ~380В.
|
 |
| |
|
Климатическое исполнение постов сигнализации
- ОМ1, остальных изделий - ОМ4 по ГОСТ
15150-69.
Основные технические характеристики пнелей
машиннго телеграфа МТ пультогого исполнения:
|
Тип щита |
Напряжение питания, В |
Собств.
потребление
Мощность, Вт |
Исполнение
(климатическое исполнение) |
Степень защиты |
Вес, кг |
|
МТ-1
МТ-1-ЗС |
24 |
5 |
Пультовое (ОМ4) |
IP44 со
стороны лицевой панели |
0,5 |
|
МТ-2
МТ-2-ЗС |
24 |
7 |
0,7 |
Основные технические характеристики пнелей
машиннго телеграфа МТ щитового исполнения:
|
Тип щита |
Напряжение питания, В |
Собств.
потребление
Мощность, Вт |
Мощность встроенного блока питания,
Вт |
Исполнение
(климатическое исполнение) |
Степень защиты |
Вес, кг |
|
МТ-1Щ
МТ-1Щ-И* |
24 |
5 |
- |
Щитовое (ОМ4) |
IP44 |
4,0 |
|
МТ-1Щ-220
МТ-1Щ-И220* |
220 |
5 |
30 |
4,5 |
|
МТ-2Щ
МТ-2Щ-И* |
24 |
7 |
- |
4,5 |
|
МТ-2Щ-220
МТ-2Щ-И220* |
220 |
7 |
60 |
5,0 |
|
МТ-1Щ3
МТ-1Щ3-И* |
24 |
10 |
- |
8,5 |
|
МТ-1Щ3-220
МТ-1Щ3-И220* |
220 |
10 |
100 |
9,0 |
|
МТ-ЩД |
Состав изделий определяется
дополнительно разработанной рабочей
документацией по техническому
заданию заказчика и согласовывается
с РС и РРР. Характеристики
определяются в соответствии с
составом изделий. |
*Со
встроенным преобразователем интерфейса МТ-ПИ.
Обозначения и основные характеристики
преобразователя интерфейса МТ-ПИ:
|
Тип
изделия |
Кол-во
входов |
Кол-во
релей-ных
выходов |
Порты
ввода/
вывода |
Напряжение
питания, В |
Макс.
коммутир.
ток
линии, А |
Собств.
потребл.
мощность,
Вт |
Степень
защиты |
Вес,кг |
|
МТ-ПИ |
4 |
2 |
RS-485
– 4 шт |
24 |
0,1 |
3 |
IP20 |
0,3 |
Обозначения и основные характеристики постов
светозвуковых постов:
|
Тип
изделия |
Тип
сигнала |
Uпит.
сети, В |
Ном.
звуковое давление,
дБ(А) на 1м ±3дБ(А) |
Макс. звуковое давление,
дБ(А) на 1м |
Потребл. ток световой сигнализац.,
мА |
Потребл. ток
звуковой сигнализ., мА |
Степень
защиты |
Вес, кг |
|
СС-24-Л1 |
Световой |
=24 |
- |
- |
250 |
- |
IP56 |
0,2 |
|
СС-24-Л2 |
Световой |
- |
- |
30 |
- |
0,7 |
|
СС-24-Л2П |
Световой |
- |
- |
30 |
- |
0,3 |
|
СС-24-С |
Звуковой |
99 |
100 |
- |
25 |
0,3 |
|
СС-24-С1 |
Светозвуковой |
80 |
80 |
15 |
20 |
IP44 |
0,7 |
|
СС-24-С2 |
Светозвуковой |
99 |
100 |
250 |
25 |
IP56 |
0,5 |
|
СС-24-С3 |
Звуковой |
100 |
104 |
- |
20-80 |
0,3 |
|
СС-24-С4 |
Светозвуковой |
100 |
104 |
80-110 |
0,3 |
|
СС-220-Л1 |
Световой |
~220
50/60
Гц |
- |
- |
35 |
- |
0.2 |
|
СС-220-С |
Звуковой |
99 |
100 |
- |
25 |
0,3 |
|
СС-220-С2 |
Светозвуковой |
99 |
100 |
35 |
13 |
0,5 |
|
СС-220-С3 |
Звуковой |
100 |
104 |
- |
12 |
0,4 |
|
СС-220-С4 |
Светозвуковой |
100 |
104 |
20 |
0,4 |
|
|
|
=24 |
|
|
маяк |
Световая сигн. |
|
|
|
|
СС-24-СК5М |
Светозвуковой |
99±3 |
99±3 |
3х200 |
5х100 |
200 |
IP44 |
12 |
|
СС-24-СК9М |
Светозвуковой |
9х100 |
18 |
|
СС-24-СК11 |
Светозвуковой |
11х100 |
26 |
|
СС-220-СК5М |
Светозвуковой |
~220
50/60Гц |
3х24 |
5х100 |
24 |
12,5 |
|
СС-220-СК9М |
Светозвуковой |
9х12 |
18,5 |
|
СС-220-СК11 |
Светозвуковой |
11х12 |
26,5 |
