Поставляется с
сертификатом Российского Речного Регистра или Российского
морского регистра судоходства
|
Коммутатор "МАНЁВР" изготавливается
по техническим условиям
ННПМ.468361.001ТУ
Коммутатор "Манёвр" предназначен для управления
сигнально-отличительными фонарями (СОФ),
фонарем маневроуказания и тифоном, а также контроля исправности ламп СОФ и фонаря маневроуказания.
Коммутатор
«Маневр» несамоходных
судов предназначен для
автоматического
управления сигнально
-
отличительными фонарями (СОФ) по сигналу
фотодатчика (ФД), а также контроля
исправности ламп СОФ.
Коммутатор «Маневр»
пультового исполнения состоит из
следующихъ блоков:
1. Панель управления ПУМ, предназначенная
для установки в пультовую конструкцию, имеют
степень защищенности IP44.
2. Кнопочные посты КП, имеют степень
защищенности IP56, при заказе их поставка
должна дополнительно оговариваться.
3. Блок силовой БС, имеет степень
защищенности IP20, IP22,
IP56. Блок силовой БС со
степенью защищенности IP20 предназначен для
встраивания в пультовую конструкцию
и собран на стальной монтажной панели
(без защитной оболочки).
4. Штатный кабель КС, для соединения блоков БС и ПУМ, входящий в комплект поставки.
Органы управления: Управление сигнально-отличительными
фонарями, управление фонарем маневроуказания и тифоном в автоматическом режиме производится с
панели управления.
Управление фонарем маневроуказания и тифоном
в ручном режиме производится с кнопочных
постов КП. Для целей ручного
управления также к блоку БС могут
подключаться любые внешние кнопки с НО
контактами.
Коммутатор "Маневр" может комплектоваться
силовыми блоками (БС) для
управления сигнально-отличительными фонарями
на 24В постоянного тока или на 220В
переменного тока (на 6, 12, 18, 24 фонарей), как с модулем управления фонарем маневроуказания и тифоном, так и без него.
В силовом блоке находятся клеммы
подключения питающих кабелей основного и
аварийного источника, клеммы подключения
СОФ, фонаря маневроуказания ,тифона,
клеммы
подключения панели управления ПУМ и
кнопочных постов КП, клеммы релейных сигналов "Неисправность"
и "Отсутствие питания",
"Работа тифона" для подачи блокирующего
сигнала на систему определения
направления звука.
Коммутатор «Маневр»
для несамоходного судна состоит из:
1. Основной блок КФ-НМ.
2. Фотодатчик ФД.
Коммутатор сигнально-отличительных
фонарей несамоходного судна предназначен для
управления сигнально-отличительными фонарями
на 24В постоянного тока или на 220В
переменного тока (на 6, 12, 18, 24 фонарей)имеет
щитовое исполнение для установки на
переборку, степень защищенности IP22 или
IP56. В шкафу коммутатора находятся
клеммы подключения питающих кабелей
основного и аварийного источника, клеммы
подключения СОФ, клеммы релейных
сигналов "Неисправность" и "Отсутствие
питания", клеммы подключения
фотодатчика.
Структура обозначения типа коммутатора "Маневр":
К Ф М – ХХХ – ХХ Щ М Д Е
IPxx
1 2 3 4 5
6 7 8 9
10
- Классификационный признак:
1 – К - комплект приборов;
2* – A -
коммутатор фонарей,
входящий в состав комплекта;
3* – М - коммутатор управления фонарем
маневроуказания
и тифоном, входящий в состав комплекта;
4 – номинальное напряжение питающей
сети, В
5* – количество коммутируемых
фонарей;
6* – Щ - Щитовой вариант
исполнения, Н – щитовой вариант
исполнения коммутаторов для Несамоходных
судов, пультовой вариант исполнения
дополнительно не обозначается;
7 – М - принадлежность к комплекту «Маневр»;
8* – Д
- указывается для изделий изготавливаемых по
дополнительно разработанной документации;
9* -
Е – обозначение экспортного
варианта исполнения с надписями и текстом на
английском языке.
10* –
IPxx - степень защищенности корпуса,
указываться только для
коммутаторов несамоходных судов исполнения
IP56 и силовых блоков со степенью защиты
IP20 и IP56;
* - при отсутствии данной опции – не
указываются.
В
комплект поставки «Маневр» пультового исполнения должны
входить:
1 Панель управления - ПУМ с установленной в
ней АБ на напряжение 12В и емкостью 0,8Ач,
шт. - 1;
2 Кнопочные посты управления (если они предусмотрены для данного
комплекта приборов управления «Маневр»),
1...3 шт. - количество должно оговариваться
при заказе;
3 Блок силовой – БС, шт.-1 (при заказе должна оговариваться степень защитв
БС: IP20
- на монтажной
панели без защитной оболочки,
IP22
- в шкафчике с кронштейном для
крепления кабелей, IP56
- в шкафчике с
сальниками для прохода кабелей;
4 Кабель соединительный - КС, шт. - 1
5 Комплект ЗИП одиночный (согласно приложению 17), шт. - 1;
6 Техническое описание и инструкция по эксплуатации, экз. - 1;
7 Паспорт, экз. - 1;
8 Сертификат классификационного общества, шт. - 1.
При заказе комплекта «Маневр»:
-
с
соединительным кабелем КС, длина которого
отлична от стандартной (2м), необходимо
оговаривать длину кабеля особо (но она не
может быть более 50м).
-
при необходимости функции автоматического
переключения с основного питающего
напряжения =24В на аварийное =24В и обратно
- наличие данной функции при заказе должно
оговариваться особо (для изделийв с питающим
напряжением 220В данной функцией
комплектуются все изделия "Маневр").
Примеры записи при заказе:
КФ-24-12ЩМ ННПМ.468361.001ТУ -
Коммутатор СОФ с питанием от сети
постоянного тока 24В, имеющий 12 каналов
управления СОФ (на 12 фонарей), щитового
исполнения.
КФМ-220-24М ННПМ.468361.001ТУ
с кнопочным постом КП в кол-ве 2 шт. -
Коммутатор «Маневр» в составе:
коммутатор СОФ, имеющий 24 канала управления
СОФ (на 24 фонаря с лампами на напряжение
220В) и коммутатор управления фонарем маневроуказания и тифоном, с двумя
кнопочными постами КП и питанием от
сети 220В, пультового исполнения.
КФ-24-6НМ IP56
ННПМ.468361.001ТУ - Коммутатор СОФ для
несамоходного судна с фотодатчиком, питание
от сети постоянного тока 24В, 6 каналов
управления СОФ, щитового исполнения, степень
защищенности IP56.
Основной вариант покраски панелей
комплекта - черный структурированный
матовый. Цвет
блоков силовых и корпусов приборов
щитового исполнения - светло-серый.

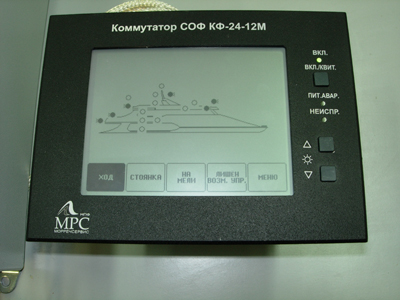

Панель управления комплекта приборов "МАНЁВР"
|
